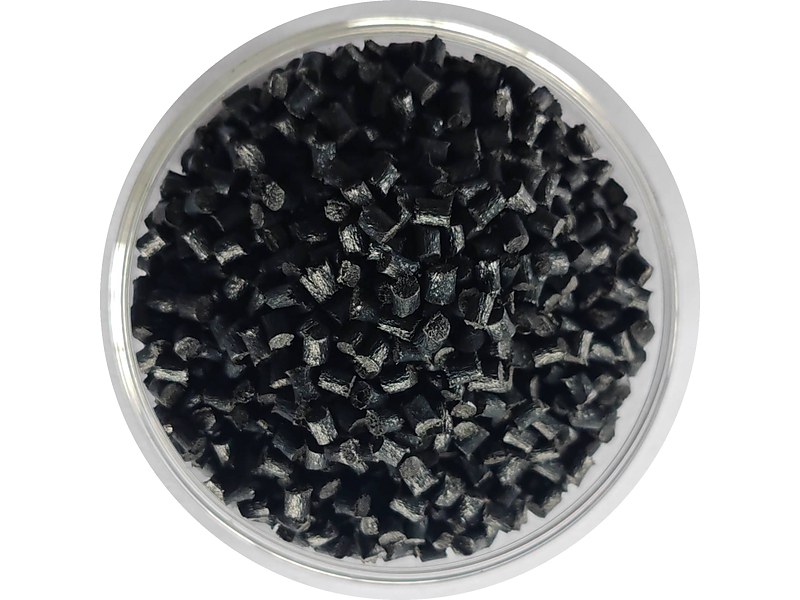

Ignifugo privo di alogeni Rinforzato PA6 HF-1342GF30. Resistenza a trazione 93 MPa, Resilienza intagliata 120 J/m. MOQ 500 kg.
| Proprietà | Unità | Valore tipico |
|---|---|---|
| Densità (23℃) | g/cm³ | 1.365 |
| Ritiro di stampaggio (23℃) | % | 0.5-0.9 |
| Resistenza a trazione (50mm/min) | MPa | 93 |
| Allungamento a rottura (50mm/min) | % | 4 |
| Resistenza a flessione (2.0mm/min) | MPa | 135 |
| Modulo flessionale (2.0mm/min) | MPa | 6500 |
| Resistenza all'urto con intaglio (23℃) | J/m | 120 |
| HDT (1.80MPa) | °C | 190 |
| Infiammabilità (1.5mm) | — | V0 |
| Assorbimento d'acqua (24h,23℃) | % | 0.75 |
| Parametro | Consigliato |
|---|---|
| Essiccazione | 100℃, 4-6h |
| Temperatura zona posteriore | 250℃-260℃ |
| Temperatura zona centrale | 240℃-250℃ |
| Temperatura zona anteriore | 235℃-245℃ |
| Temperatura ugello | 255℃-265℃ |
| Temperatura del fuso | 240℃-260℃ |
| Temperatura stampo | 70℃-100℃ |
Rinforzato con fibra di vetro e sistema antistatico stabile, per alloggiamenti di apparecchiature elettroniche di precisione e applicazioni antideflagranti.
Richiedi scheda tecnica e preventivo →
Sistema stabilizzato ai UV con stabilità a lungo termine per prodotti da esterno e componenti di alloggiamento di lunga durata.
Richiedi scheda tecnica e preventivo →Ci comunichi spessore, temperatura di servizio e volume: Le risponderemo entro 24 ore con una raccomandazione tecnica e i prezzi.
Sì. Invii il grado attuale e i valori critici (resistenza alla trazione, impatto a −30 °C, ritiro, colore): adattiamo la formulazione a questi obiettivi. La maggior parte dei clienti verifica con un campione da 5–25 kg prima di passare alla produzione.
Per la conservazione della lunghezza della fibra e il sistema di accoppiamento. Controlliamo lo sforzo di taglio su linee a doppia vite e testiamo ogni lotto (MFR, ceneri, trazione, impatto); ogni lotto è fornito con COA.
